MECÁNICA INDUSTRIAL



CONCEPTOS BÁSICOS de TRANSMISIÓN de MOVIMIENTO con ENGRANAJES



Engranajes:

son mecanismos formados por varias ruedas dentadas unidas. No necesitan correa de transmisión.

engranajes

El de la derecha será un engranaje simple y el de la izquierda un tren de engranajes.

Para calcular estos mecanismos es muy parecido a los sistemas de poleas, cambiando el diámetro por el número de dientes de cada rueda. Su fórmula es:

Numero de dientes de la rueda 1 x Velocidad de la rueda 1 = Número dientes rueda 2 x Velocidad rueda 2.







Fórmula de Engranajes: Z1 x N1 = Z2 x N2 ==>

Donde Z es el número de dientes N la velocidad en rpm (revoluciones o vueltas por minuto). La velocidad en rpm se llama N para no confundirla con la velocidad V en metros/segundo, que son diferentes.

De estos 4 datos de la fórmula conoceremos siempre 3 y lo que tenemos que hacer es despejar el dato que nos falte.

Vamos a calcular un engranaje sencillo. Si la rueda 1 es la motriz y gira a 100rpm con 10 dientes. ¿A qué velocidad girará 2 con 20 dientes? (OJO como están colocadas las ruedas dentadas, al revés de como hasta ahora, la motriz que lleva el movimiento es la de la izquierda).

ejercicio engranajes

Z1 x N1 = Z2 x N2;

10 x 100rpm = 20 x N2;

N2 = (10 x 100) / 20 =50 rpm

La rueda conducida o de salida girará a 50rpm, luego es un engranaje reductor de velocidad. ¿Fácil No?. Esto no es magia, todo lo que pierde por un lado lo ganará por otro y viceversa.

«Cuando un engranaje reduce su velocidad, todo lo que pierde en velocidad, lo gana en par motor (fuerza)»

Par Motor = momento de la fuerza que ejerce sobre el eje de rotación, o lo que es lo mismo la tendencia de una fuerza para girar un objeto alrededor de su eje. Al reducir la velocidad el eje tendrá más par motor o fuerza para girar (mover) objetos.



Calculo de Tren de Engranajes

Ya sabemos que cuando tenemos más de dos ruedas dentadas en el engranaje se llama tren de engranajes.

Como las ruedas dentadas son complicadas de dibujar utilizamos símbolos para su representación.

¿Mucho más fácil NO?

Fíjate que las ruedas simples se representan con una línea vertical que será más o menos larga en función del número de dientes. Las compuestas (dos ruedas sobre un mismo eje) se representan con dos líneas verticales separadas.

Imagina que la velocidad de entrada del tren de engranaje de la figura (podríamos conectar un motor al engranaje) fuera de 400 rpm. Ahora fíjate que realmente tenemos dos engranes simples dentro del tren, la rueda 1 (la del motor) con la 2 y la rueda 3 con la 4. La rueda 2 y la 3 van sobre el mismo eje y por lo tanto giran a la misma velocidad en rpm. Se llama rueda dentada doble o compuesta.

rueda compuesta o doble

Na = Nb = Velocidad del eje en revoluciones por minuto. Para empezar los calculos descomponemos el sistema en los dos engranajes simples. Tenemos el 1-2 y el 3-4. Calculamos cada uno de forma independiente. Recuerda la 2 y la 3 al estar en el mismo eje tendrán la misma velocidad en rpm, las vueltas que de el eje por minuto serán las vueltas que den las dos ruedas en un minuto.

Sistema 1-2) Z1 x N1 = Z2 x N2 ==> 10 x 400 = 50 x N2

Despejamos N2 = (10 x 400) /50 = 80 rpm Recuerda esta N2 será la misma que la N3.

Sistema 3-4) Z3 x N3 = Z4 x N4 ==> 10 x 80 = 50 x N4

Despejamos N4 = (10 x 80)/50 = 16 rpm ==> Sistema Reductor de velocidad. Ya tenemos calculada la velocidad de salida del tren de engranaje.

Por su importancia hemos hecho una página especial hablando sobre este tipo de mecanismos. Tienes mucho más sobre los engranajes en el siguiente enlace= Engranajes.

– Sistema de Engranajes con Cadena: son dos ruedas o más ruedas dentadas unidas por una cadena de eslabones. Estos mecanismos se calculan exactamente igual que los engranajes anteriores. La ventaja de estos mecanismos es que podemos tener las ruedas dentadas separadas gracias a la cadena.



engranaje de cadenas

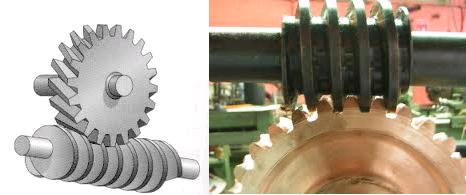

– Tornillo sin fin-rueda dentada:

Es un tornillo sin fin unido a una rueda dentada. Es un mecanismo gran reductor de velocidad ya que por cada vuelta que da el tornillo la rueda gira un solo diente. NO es reversible, el motor siempre tiene que ir en el tornillo sin fin. Si lo ponemos en la rueda dentada el mecanismo se trabaría y no gira.

tornillo sin fin rueda dentada

Fórmula: Vsalida = Vmotor/Número de dientes de la rueda

Vs = Vm x Z; recuerda que la velocidad del motor siempre es la velocidad del tornillo sin fin.

En el ejemplo del dibujo imagina que el motor gira a 1000rpm y la rueda tiene 50 dientes.

Vs = 1000/50 = 20rpm

¡¡¡Reducirá 50 veces la velocidad de salida en el eje de la rueda!!!. Rv = 1/50.

Nota: cuando un mecanismo reduce la velocidad no es magia, todo lo que pierde en velocidad lo gana en fuerza y si aumenta la velocidad, todo lo que gana en velocidad lo pierde en fuerza.

Estos mecanismos se usan mucho para los ascensores. Si por una casualidad el motor se parase, el peso del ascensor intentaría hacer girar la rueda para caer, pero al no ser reversible el sistema se trabaría y el ascensor no se caería.
