PLACA DE CIRCUITO IMPRESO  PCB

Una placa de circuito impreso o PCB, se utiliza para apoyar mecánicamente y conectar eléctricamente componentes electrónicos usando las vías de conducción, o huellas, grabado de placas de cobre laminadas sobre un sustrato no conductor. También se refiere a la placa de circuito impreso (PWB) o placa de circuito grabado. A PCB pobladas con componentes electrónicos es un montaje de circuitos impresos (PCA), también conocido como un conjunto de placa de circuito impreso (PCBA).





PCBs son resistentes, de bajo costo, y pueden ser altamente confiable. Requieren un esfuerzo mucho más diseño y un mayor costo inicial de cualquiera de los cables forrados o de punto a punto los circuitos construidos, pero es mucho más barato y más rápido para la producción de alto volumen. Gran parte del diseño de PCB de la industria electrónica, montaje, y las necesidades de control de calidad establecidos por las normas que son publicados por la organización de la CIP.





La tecnología de empaquetado electrónico se llama chip on board (COB) y tiene este aspecto:



Básicamente, un chip IC sin empaquetar se pega en la placa y se conecta con cables a la maquinaria que normalmente los une a los marcos de cables IC, pero se une directamente a una PCB en lugar de a un marco de cables. Los diminutos y frágiles cables de enlace y chips se protegen con una gota de encapsulant epoxi (mancha negra).



La ventaja es que ahorra un nivel de embalaje, el marco de plomo que luego se encapsula en el IC común y se suelda a la PCB.

Comúnmente ves esto en cosas de muy alto volumen que generalmente tienen solo un IC ASIC personalizado. – calculadoras y relojes, por ejemplo.

Básicamente es no reparable y con una sola pieza compleja, si falla la pérdida es total ya que el valor restante es muy pequeño.





Placas de E / S e instrumentación



Para la mayoría de las estaciones de prueba utiliza instrumentación basada en USB. Para ello podemos utilizar un dispositivo de E / S multifunción como el USB-6225 o el USB-6001 más pequeño .

Si necesitamos medidas más precisas de voltaje, corriente y resistencia podemos utilizar el Dispositivo Multímetro Digital USB-4065 . Para mediciones de microvoltios (uV) o mediciones de temperatura, podemos usar el dispositivo de entrada de temperatura USB-TC01 .





Para un mayor rendimiento y recuento de canales, utilizamos instrumentación basada en CompactRIO o PXI de National Instruments. Ambas plataformas también se integran bien con nuestra plataforma de software.





Tableros de conmutación de señales y relés



Es común que los dispositivos de prueba necesiten relés para realizar la conmutación de señales durante la prueba. Puede ser necesario cambiar un instrumento entre diferentes puntos de prueba o aplicar diferentes cargas a la placa bajo prueba. Para PXI y compactRIO hay varias opciones de diferentes fabricantes.



Tarjetas de acondicionamiento de señales, incluidas tres tarjetas de relés de estado sólido





Vale la pena mencionar el módulo multiplexor WF 3132 de WireFlow. Para las estaciones de prueba más asequibles basadas en instrumentación USB, hemos desarrollado un conjunto de placas de relés especialmente diseñadas para dispositivos de prueba compactos. Estas placas de relés existen en algunas variaciones con diferentes capacidades de corriente y utilizan relés de estado sólido para proporcionar una larga vida útil.





Tablero de prueba de las TIC

Para hacer In Circuit Testing (ICT), necesita instrumentos que puedan medir resistencia, capacitancia, inductancia, caracterización de diodos, etc. y también una amplia matriz de conmutación. Un comprobador de TIC dedicado tradicional suele ser un aparato muy grande que requiere una gran inversión. Sin embargo, en el marco de prueba de WireFlow podemos usar un multímetro de control remoto junto con las placas de relé de WireFlow para realizar pruebas de TIC de una manera mucho más asequible.





Para reducir aún más los costos, WireFlow ha desarrollado una placa ICT dedicada que contiene funcionalidad para realizar mediciones de resistencia, capacitancia y diodos y también para manejar la conmutación. Al reducir ligeramente los requisitos de precisión de la medición, puede reducir drásticamente el costo de las TIC mediante el uso de esta placa dedicada a las TIC.





Fuentes de alimentación

La caja de E / S está equipada con las fuentes de alimentación necesarias para alimentar tanto la instrumentación como la placa bajo prueba. Pueden tener voltajes fijos y / o variables, capacidades de corriente pequeñas o grandes, puesta a tierra aislada o no aislada.

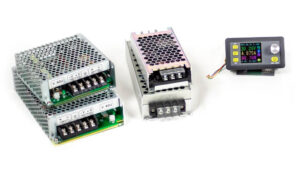

Fuentes de alimentación con control remoto y fijo

WireFlow tiene varios suministros estándar en la cartera que se integran bien con la plataforma. WireFlow tiene la experiencia necesaria para diseñar una buena distribución de energía con el fin de evitar problemas de puesta a tierra, que pueden ser un problema en los sistemas de prueba y medición.







Interfaces de bus de comunicación

Es común que la placa bajo prueba emplee uno o más buses de comunicación. Para poder usarlos y probarlos, el dispositivo de prueba debe estar equipado con la interfaz de bus correspondiente. Los estándares comunes utilizados son; Ethernet, DeviceNet, RS232, RS485, USB, SPI, I2C y CAN. La caja de E / S WireFlow se puede configurar con cualquiera de estas interfaces.





Dispositivos de programación de placa

Las placas con procesadores deben programarse con el software y las configuraciones correctos antes de enviarse a los clientes. Para volúmenes muy grandes, el fabricante del procesador puede preprogramar el software en los procesadores, pero normalmente el software se programa en la estación de prueba. Al agregar un programador JTAG a la caja de E / S, el dispositivo de prueba también se puede usar para programar software y configuraciones en la placa bajo prueba.



Controladores de instrumentos

Para los instrumentos y otros componentes básicos de hardware utilizados en WireFlow Test Framework, hemos creado una amplia biblioteca de controladores de instrumentos. Usamos el software de ingeniería de sistemas LabVIEW de National Instruments. LabVIEW es un lenguaje de programación gráfica que es muy conveniente para el desarrollo de software de control de instrumentos.
